Edge band coating equipment naglalapat ng tuluy-tuloy, pare-parehong layer ng adhesive, primer, lacquer, o functional coating sa edge banding material — ang makitid na strips ng PVC, ABS, melamine, veneer, o acrylic na ginagamit upang tapusin ang nakalantad na mga gilid ng panel furniture at cabinetry. Ang coating line ay nasa upstream ng edge banding press o downstream bilang isang post-process finishing step, at ang katumpakan nito ay direktang tinutukoy ang kalidad ng adhesion, surface consistency, at ang huling visual na grado ng banding.
Sa high-volume panel furniture manufacturing, ang kalidad ng edge band ay isa sa mga nakikitang indicator ng grade ng produkto. Ang isang gilid na hindi pinahiran ng hindi maganda — hindi pantay na pamamahagi ng pandikit, porosity sa ibabaw, hindi pagkakapare-pareho ng kulay — ay nagpapahiwatig ng pagkabigo sa kalidad kahit gaano pa kahusay inihanda ang panel ng substrate. Ito ang dahilan kung bakit ang dedikadong kagamitan sa coating, sa halip na manual o inline na aplikasyon, ay naging pamantayan sa mid-to-large scale edge banding production mula noong unang bahagi ng 2000s.
Ang pandaigdigang edge banding market ay tinatayang humigit-kumulang $3.2 bilyon USD noong 2023 at lumalaki sa isang pinagsama-samang taunang rate na humigit-kumulang 5.8%, na hinihimok ng patuloy na pangangailangan mula sa mga sektor ng muwebles, kitchen cabinet, at office fitout. Sinusubaybayan ng pamumuhunan ng kagamitan ang paglago na ito: ang mga pag-upgrade ng coating line ay nagdudulot ng malaking bahagi ng edge band production capital expenditure, partikular na habang ang mga manufacturer ay lumilipat patungo sa mas mataas na gloss, texture, at co-extruded na mga profile ng banding na nangangailangan ng mas tumpak na surface treatment.
Ang mga Edge band coating system ay hindi isang kategorya ng makina. Ang tamang uri ng kagamitan ay depende sa coating material na inilalapat, ang substrate, ang kinakailangang bilis ng output, at kung ang coating ay inilapat sa mukha, likod, o parehong ibabaw ng banding strip.
Gumagamit ang mga roller coater ng isa o higit pang umiikot na rubber o steel roll upang maglipat ng metered film ng coating papunta sa banding surface habang dumadaan ito sa makina. Ang mga ito ang pinakamalawak na ginagamit na format sa produksyon ng edge band dahil sa kanilang mataas na throughput, pare-parehong wet film thickness, at compatibility sa malawak na hanay ng water-based, solvent-based, at UV-curable coating. Ang mga bilis ng linya sa modernong roller coating system para sa edge banding ay karaniwang mula sa 20 hanggang 80 metro kada minuto , na may mga high-end na configuration na umaabot sa 120 m/min para sa manipis na PVC substrates.
Reverse roller coating — kung saan umiikot ang applicator roll laban sa direksyon ng paglalakbay ng substrate — ay gumagawa ng mas makinis, mas leveled na pelikula kaysa sa forward roll application at mas gusto para sa mga produktong high-gloss at mirror-finish na banding.

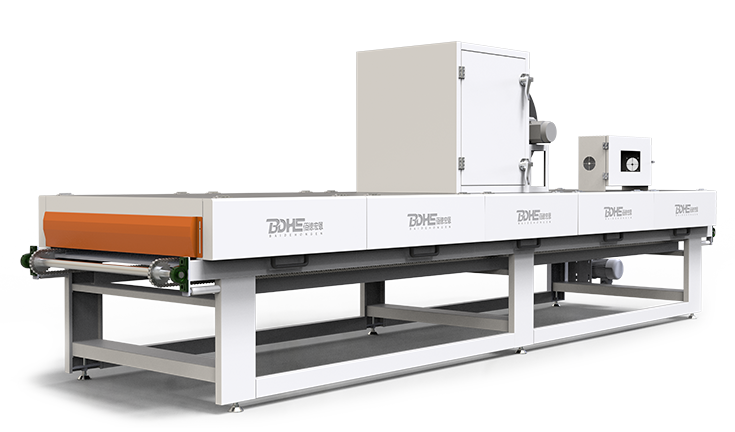

Ang mga UV coating system ay naglalagay ng photo-initiator-activated lacquer o varnish na gumagaling kaagad sa ilalim ng ultraviolet lamp exposure sa halip na sa pamamagitan ng solvent evaporation o heat drying. Inaalis nito ang pagpapatuyo ng haba ng tunnel mula sa linya, binabawasan ang pagkonsumo ng enerhiya sa bawat linear meter, at gumagawa ng mas matigas, mas chemically resistant na ibabaw kaysa sa conventional air-dry o oven-cure coatings. Ang mga linya ng UV ay pamantayan sa produksyon ng premium na PVC at ABS edge band kung saan ang scratch resistance at gloss retention ay mga pangunahing selling point.
Ang karaniwang UV edge band coating line ay binubuo ng feeding section, pre-treatment (corona o flame treatment para sa adhesion promotion sa mga plastic substrate), roller o curtain coater, UV curing lamp bank (karaniwang 80–200 W/cm mercury o LED-UV lamp), at isang cooling section bago paikot-ikot. Ang mga LED-UV system ay higit na pinalitan ang mga mercury arc lamp sa mga bagong installation mula noong 2018 dahil sa mas mababang init na output, mas mahabang buhay ng lamp (>20,000 oras kumpara sa 1,000–2,000 na oras para sa mercury), at kawalan ng pagbuo ng ozone.
Ang isang natatanging kategorya ng edge band coating equipment ay naglalapat ng hot melt adhesive (EVA, PUR, o hybrid formulations) sa likod na ibabaw ng banding strip sa panahon ng produksyon — lumilikha ng pre-glued edge banding na maaaring i-activate sa punto ng aplikasyon sa pamamagitan ng init sa halip na nangangailangan ng hiwalay na glue pot sa banding machine. Gumagana ang mga back-coating lines sa mas mababang bilis kaysa sa surface coating lines (karaniwang 10–30 m/min) dahil sa pangangailangan para sa tumpak na pagsukat ng malagkit at kontroladong paglamig bago paikot-ikot. Ang PUR back-coated edge bands ay lumaki ang demand habang ang mga tagagawa ng muwebles ay naghahanap ng mas malakas na pagganap ng bono at moisture resistance nang walang kumplikado ng in-line na PUR glue pot management.
Ang mga kagamitan sa panimulang patong ay naglalapat ng mga manipis na layer ng adhesion-promote — karaniwang 2–8 gsm — bago ang pangunahing pampalamuti o functional na patong. Sa PVC at ABS substrates, ang primer ay madalas na pinagsama sa corona discharge treatment, na nagpapataas ng enerhiya sa ibabaw sa itaas 40 mN/m at tinitiyak ang kasunod na coating layer bonds nang walang cratering o fisheye defects. Ang mga sistema ng panimulang aklat ay madalas na isinama bilang unang istasyon sa isang multi-pass coating line sa halip na naka-install bilang mga standalone na unit.
| Uri ng Kagamitan | Pangunahing Aplikasyon | Karaniwang Bilis ng Linya | Paraan ng Paggamot | Pinakamahusay Para sa |
|---|---|---|---|---|
| Roller coater | Lacquer sa ibabaw, panimulang aklat, kulay na amerikana | 20–120 m/min | Air dry / oven / UV | Mataas na dami ng PVC, ABS, melamine |
| Linya ng Patong ng UV | High-gloss / matte surface finish | 30–80 m/min | UV lamp (mercury o LED) | Premium PVC, acrylic banding |
| Hot Melt Back-Coater | Application ng pandikit sa likod | 10–30 m/min | Paglamig / solidification | Pre-glued EVA / PUR bands |
| Primer / Pre-Treatment | Pag-promote ng pagdirikit | Inline sa pangunahing amerikana | Air dry / corona | Mga plastik na substrate na may mababang enerhiya sa ibabaw |
Ang pagpili ng maling kagamitan sa patong para sa isang linya ng produksyon ng edge band ay isang magastos na pagkakamali — kapwa sa mga tuntunin ng kapital at sa mga problema sa downstream na kalidad na nabubuo nito. Ang mga sumusunod na parameter ay ang pinakamadalas na tumutukoy kung ang isang makina ay angkop para sa isang partikular na aplikasyon.
Ang kakayahang magtakda at humawak ng tumpak na kapal ng basang pelikula — karaniwang sinusukat sa microns (μm) o gramo bawat metro kuwadrado (gsm) — ang pinakapangunahing pamantayan sa pagganap. Ang pagkakaiba-iba ng bigat ng coating na higit sa ±5% sa kabuuan ng isang production run ay lumilikha ng nakikitang gloss inconsistency at adhesion variation sa natapos na banding. Ang mga modernong servo-driven na roller coater ay nagpapanatili ng film thickness tolerance sa loob ±2–3% sa buong bilis ng produksyon; ang mga lumang pneumatic o manual-adjust na makina ay maaaring maanod sa ±10% o higit pa, lalo na sa mga pagbabago sa bilis.
Ang mga lapad ng gilid ng banding ay karaniwang mula 19 mm hanggang 100 mm, na may 22 mm, 35 mm, at 42 mm ang pinakakaraniwang sukat ng komersyal. Ang mga kagamitan sa patong ay dapat tumanggap ng buong hanay ng lapad sa halo ng produksyon nang hindi nangangailangan ng mga pagbabago sa roll o makabuluhang muling pag-tool. Thickness handling — mula sa 0.4 mm thin PVC film banding hanggang 3 mm na makapal na ABS o solid wood strips — ay nangangailangan ng adjustable nip pressure at entry/exit guide system na pumipigil sa substrate deformation o marking.
Ang mga materyales sa roller, pagsasaayos ng blade ng doktor, at disenyo ng pan ay dapat na tumugma sa kimika ng patong. Ang mga water-based na coatings ay katugma sa karamihan ng mga formulation ng rubber roll ngunit nangangailangan ng mga stainless steel pan at mga bahagi ng pump upang maiwasan ang kaagnasan. Ang mga solvent-based na system ay humihingi ng mga solvent-resistant na rubber compound (karaniwang EPDM o Viton) at explosion-proof na mga de-koryenteng detalye sa coating zone. Ang mga UV coating ay nangangailangan ng UV-opaque na mga enclosure sa paligid ng pan at roller area upang maiwasan ang maagang paggaling, na nagiging sanhi ng mabilis na pagbabago ng lagkit at pag-anod ng bigat ng coat.
Para sa solvent at water-based coatings, ang haba ng drying tunnel ay tinutukoy ng line speed at ang evaporation rate ng coating sa set oven temperature. Pinipilit ng mga undersized na seksyon ng pagpapatuyo ang mga tagagawa na bawasan ang bilis ng linya upang makabawi, direktang pinuputol ang kapasidad ng output. Bilang isang pangkalahatang benchmark, ang mga water-based na coatings sa PVC banding sa 60–80 m/min ay nangangailangan ng humigit-kumulang 8–12 metro ang haba ng oven sa 60–80°C na may sapat na daloy ng hangin upang madala ang solvent na singaw. Tinatanggal ng mga linya ng UV ang hadlang na ito ngunit ipinakilala ang UV lamp thermal management bilang isang kapalit na alalahanin.
Ang banding ng gilid ay isang makitid, kadalasang manipis na substrate na madaling kapitan ng lateral wander at longitudinal tension variation habang dumadaan ito sa isang coating line. Nang walang aktibong kontrol sa tension — mga dancer roll, mga load-cell-based na servo unwinders, o closed-loop na web guide — ang coating zone ay tumatanggap ng substrate sa iba't ibang bilis at anggulo, na gumagawa ng mga streak pattern at edge coating dropout. Ito ay isang partikular na karaniwang problema sa manipis (0.4–0.8 mm) PVC banding sa bilis na higit sa 40 m/min.
Ang Edge band coating equipment ay naka-deploy sa dalawang pangunahing magkaibang configuration — inline bilang bahagi ng extrusion o printing line, o offline bilang standalone na post-process. Ang pagpili ay may makabuluhang implikasyon para sa flexibility, gastos sa kapital, at pag-iiskedyul ng produksyon.
Inline na patong isinasama ang istasyon ng coating nang direkta sa edge band extrusion o printing line, na inilalapat ang surface treatment bago ang banding ay nasugatan sa output roll. Inaalis nito ang isang hiwalay na hakbang sa paghawak at binabawasan ang panganib ng kontaminasyon sa ibabaw sa pagitan ng produksyon at patong. Ang hadlang ay ang bilis ng linya ng coating ay dapat na naka-synchronize sa upstream extrusion o bilis ng pag-print — kung hindi magkatugma ang mga ito, maaaring masira ang kalidad ng coating o ang extrusion rate ay dapat na throttled. Ang mga inline na system ay pinaka-cost-effective kapag ang halo ng produkto ay makitid at ang produksyon ay mahaba.
Offline na patong gumagana bilang isang hiwalay na proseso, karaniwang kumukuha ng mga sugat na rolyo ng uncoated banding mula sa imbakan at pinapatakbo ang mga ito sa pamamagitan ng nakalaang linya ng patong. Ito ay nagde-decoupling ng coating throughput mula sa extrusion throughput, nagbibigay-daan sa maraming uri ng substrate na ma-coat sa parehong machine na may mga changeover sa pagitan ng mga run, at nagbibigay-daan sa coating bilang isang value-adding na serbisyo para sa mga third-party na banding manufacturer. Nangangailangan ang mga offline na linya ng mas maraming espasyo sa sahig at karagdagang hakbang sa pangangasiwa ngunit nag-aalok ng higit na kakayahang umangkop sa pagpapatakbo. Karamihan sa mga nakalaang operasyon ng edge band coating — partikular sa China, Germany, at Italy kung saan ang coating ay madalas na kinontratang serbisyo — ay gumagamit ng mga offline na configuration.
Dalawang pag-unlad ang muling hinuhubog ang mga kinakailangan sa kagamitan sa patong ng gilid ng banda sa kasalukuyang ikot ng merkado.
Ang una ay ang pagsasama ng digital inkjet printing may mga linya ng patong. Habang ang digitally printed edge banding — kung saan ang pattern ng palamuti ay inilalapat sa pamamagitan ng inkjet sa halip na gravure o rotogravure printing — ay lumilipat mula sa niche patungo sa mainstream, ang mga kagamitan sa patong ay dapat na iakma upang gumana sa mga digital ink system. Nangangailangan ang mga digital na tinta ng mga partikular na formulation ng panimulang aklat upang makamit ang kontrol sa pagkuha ng tuldok at density ng kulay sa mga plastik na substrate, at ang UV top coat na inilapat pagkatapos ng pag-print ay dapat na optically clear at hindi naninilaw upang mapanatili ang katapatan ng kulay sa buhay ng serbisyo ng produkto. Nagdulot ito ng pangangailangan para sa mga istasyon ng UV LED coating na partikular na nakatutok para sa mga post-digital-print na application.
Ang pangalawang kalakaran ay ang paglipat patungo low-VOC at water-based coating formulations bilang tugon sa paghihigpit sa regulasyong pangkapaligiran sa EU, China (mga pamantayan ng GB/T), at higit pa sa North America. Ang mga water-based na UV coatings — na pinagsasama ang mababang solvent na bentahe ng water-based na chemistry at ang instant na lunas ng UV — ay magagamit na ngayon sa komersyo para sa mga application ng edge band at tinutukoy sa mga bagong pag-install ng coating line kung saan ang mga solvent-based na system ay dati nang naging default. Tumutugon ang mga manufacturer ng kagamitan gamit ang mga stainless steel wet section, pinahusay na oven airflow system, at UV lamp configuration na na-optimize para sa mas mataas na water content at iba't ibang photo-initiator chemistry ng mga formulation na ito.
